施耐德LC1D直流接触器的选用方式。
1．选择直流接触器的类型 直流接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.
2．直流接触器主触头的额定电流 直流接触器主触头的额定电流可根据经验公式计算 IN主触头≥PN电机/(1~1.4)UN电机 如果直流接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用.
3．主触头的额定电压 接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.
4． 操作频率的选择 操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的直流接触器.
5． 线圈额定电压的选择 线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈.
直流接触器，主回路的电流是直流的。
交流接触器，主回路的电流是交流的。
直流接触器的其动作原理与交流接触器相似，但直流分断时感性负载存储的磁场能量瞬时释放，断点处产生的高能电弧，因此要求直流接触器具有一定的灭弧功能。中/大容量直流接触器常采用单断点平面布置整体结构，其特点是分断时电弧距离长，灭弧罩内含灭弧栅。小容量直流接触器采用双断点立体布置结构。
选择接触器时应注意以下几点。
1、主触头的额定电压≥负载额定电压。
2、主触头的额定电流≥1.3倍负载额定电流。
3、线圈额定电压。当线路简单、使用电器较少时，可选用220V 或380V；当线路复杂、使用电器较多，可选用36V、110V或127V。
4、 接触器的触头数量、种类应满足控制线路要求。
5、操作频率（每小时触头通断次数）。当通断电流较大及通断频率超过规定数值时，应选用额定电流大一级的接触器型号。否则会使触头严重发热，甚至熔焊在一起，造成电动机等负载缺相运行。

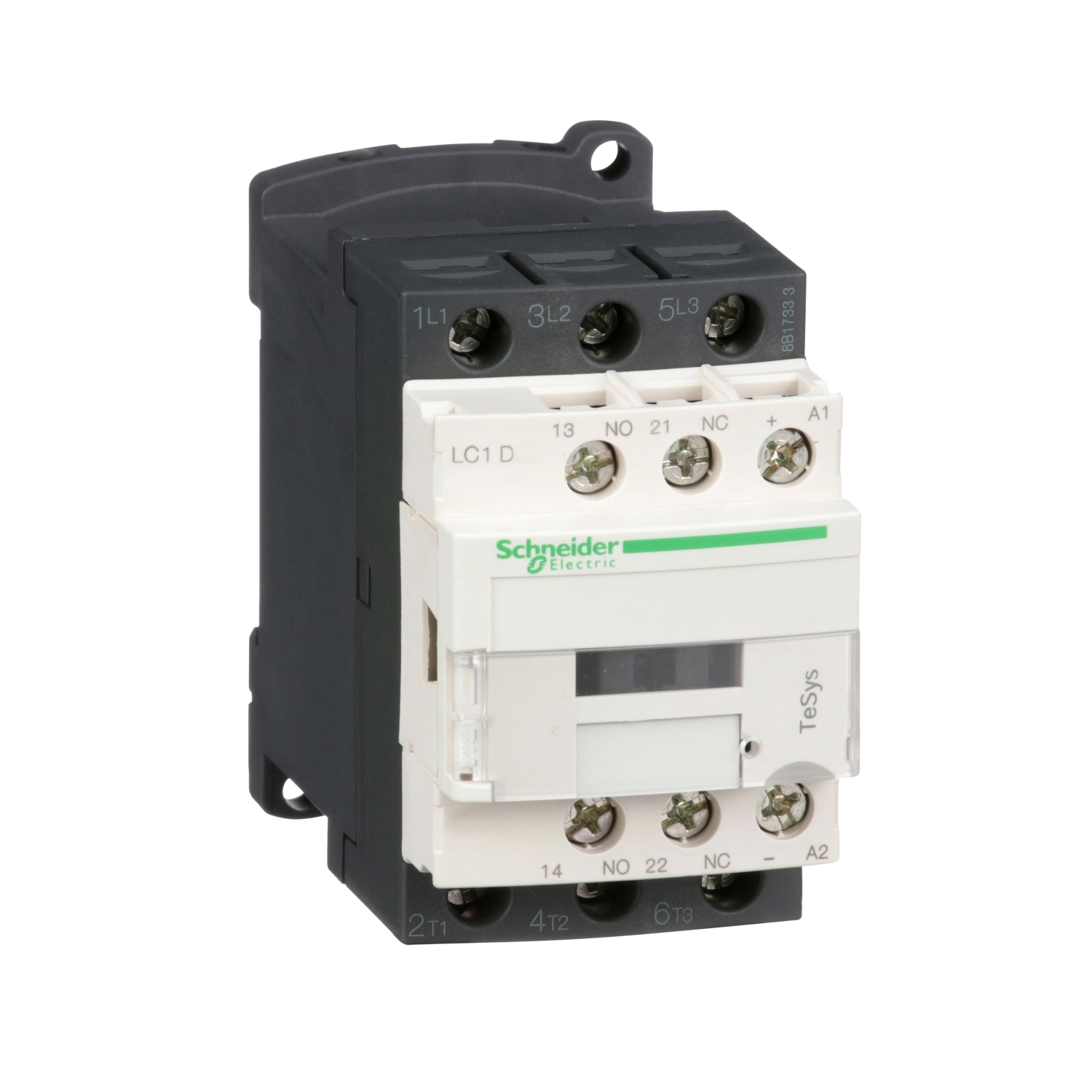

施耐德LC1D直流接触器部分型号列表
施耐德LC1D直流接触器部分型号列表
|
型号 |
说明 |
|
LC1D096BDC |
TeSys D系列三极接触器，9A，24VDC，环形端子 |
|
LC1D096EDC |
TeSys D系列三极接触器，9A，48VDC，环形端子 |
|
LC1D096FDC |
TeSys D系列三极接触器，9A，110VDC，环形端子 |
|
LC1D09BDC |
TeSys D系列三极接触器，9A，24VDC |
|
LC1D09CDC |
TeSys D系列三极接触器，9A，36VDC |
|
LC1D09D7C |
TeSys D系列三极接触器，9A，42V，50/60Hz |
|
LC1D09EDC |
TeSys D系列三极接触器，9A，48VDC |
|
LC1D09FDC |
TeSys D系列三极接触器，9A，110VDC |
|
LC1D09MDC |
TeSys D系列三极接触器，9A，220VDC |
|
LC1D126BDC |
TeSys D系列三极接触器，12A，24VDC，环形端子 |
|
LC1D126FDC |
TeSys D系列三极接触器，12A，110VDC，环形端子 |
|
LC1D126MDC |
TeSys D系列三极接触器，12A，220VDC，环形端子 |
|
LC1D12BDC |
TeSys D系列三极接触器，12A，24VDC |
|
LC1D12CDC |
TeSys D系列三极接触器，12A，36VDC |
|
LC1D12EDC |
TeSys D系列三极接触器，12A，48VDC |
|
LC1D12FDC |
TeSys D系列三极接触器，12A，110VDC |
|
LC1D12MDC |
TeSys D系列三极接触器，12A，220VDC |
|
LC1D186BDC |
TeSys D系列三极接触器，18A，24VDC，环形端子 |
|
LC1D186FDC |
TeSys D系列三极接触器，18A，110VDC，环形端子 |
|
LC1D18BDC |
TeSys D系列三极接触器，18A，24VDC |
|
LC1D18CDC |
TeSys D系列三极接触器，18A，36VDC |
|
LC1D18EDC |
TeSys D系列三极接触器，18A，48VDC |
|
LC1D18FDC |
TeSys D系列三极接触器，18A，110VDC |
|
LC1D18MDC |
TeSys D系列三极接触器，18A，220VDC |
|
LC1D256BDC |
TeSys D系列三极接触器，25A，24VDC，环形端子 |
|
LC1D256EDC |
TeSys D系列三极接触器，25A，48VDC，环形端子 |
|
LC1D256FDC |
TeSys D系列三极接触器，25A，110VDC，环形端子 |
|
LC1D25BDC |
TeSys D系列三极接触器，25A，24VDC |
|
LC1D25D7C |
TeSys D系列三极接触器，25A，42V，50/60Hz |
|
LC1D25EDC |
TeSys D系列三极接触器，25A，48VDC |
|
LC1D25FDC |
TeSys D系列三极接触器，25A，110VDC |
|
LC1D25JDC |
TeSys D系列三极接触器，25A，12VDC |
|
LC1D25MDC |
TeSys D系列三极接触器，25A，220VDC |
|
LC1D326BDC |
TeSys D系列三极接触器，32A，24VDC，环形端子 |
|
LC1D326FDC |
TeSys D系列三极接触器，32A，110VDC，环形端子 |
|
LC1D32BDC |
TeSys D系列三极接触器，32A，24VDC |
|
LC1D32CDC |
TeSys D系列三极接触器，32A，36VDC |
|
LC1D32EDC |
TeSys D系列三极接触器，32A，48VDC |
|
LC1D32FDC |
TeSys D系列三极接触器，32A，110VDC |
|
LC1D32MDC |
TeSys D系列三极接触器，32A，220VDC |
|
LC1D386BDC |
TeSys D系列三极接触器，38A，24VDC，环形端子 |
|
LC1D38BDC |
TeSys D系列三极接触器，38A，24VDC |
|
LC1D38CDC |
TeSys D系列三极接触器，38A，36VDC |
|
LC1D38EDC |
TeSys D系列三极接触器，38A，48VDC |
|
LC1D38FDC |
TeSys D系列三极接触器，38A，110VDC |
|
LC1D38MDC |
TeSys D系列三极接触器，38A，220VDC |
