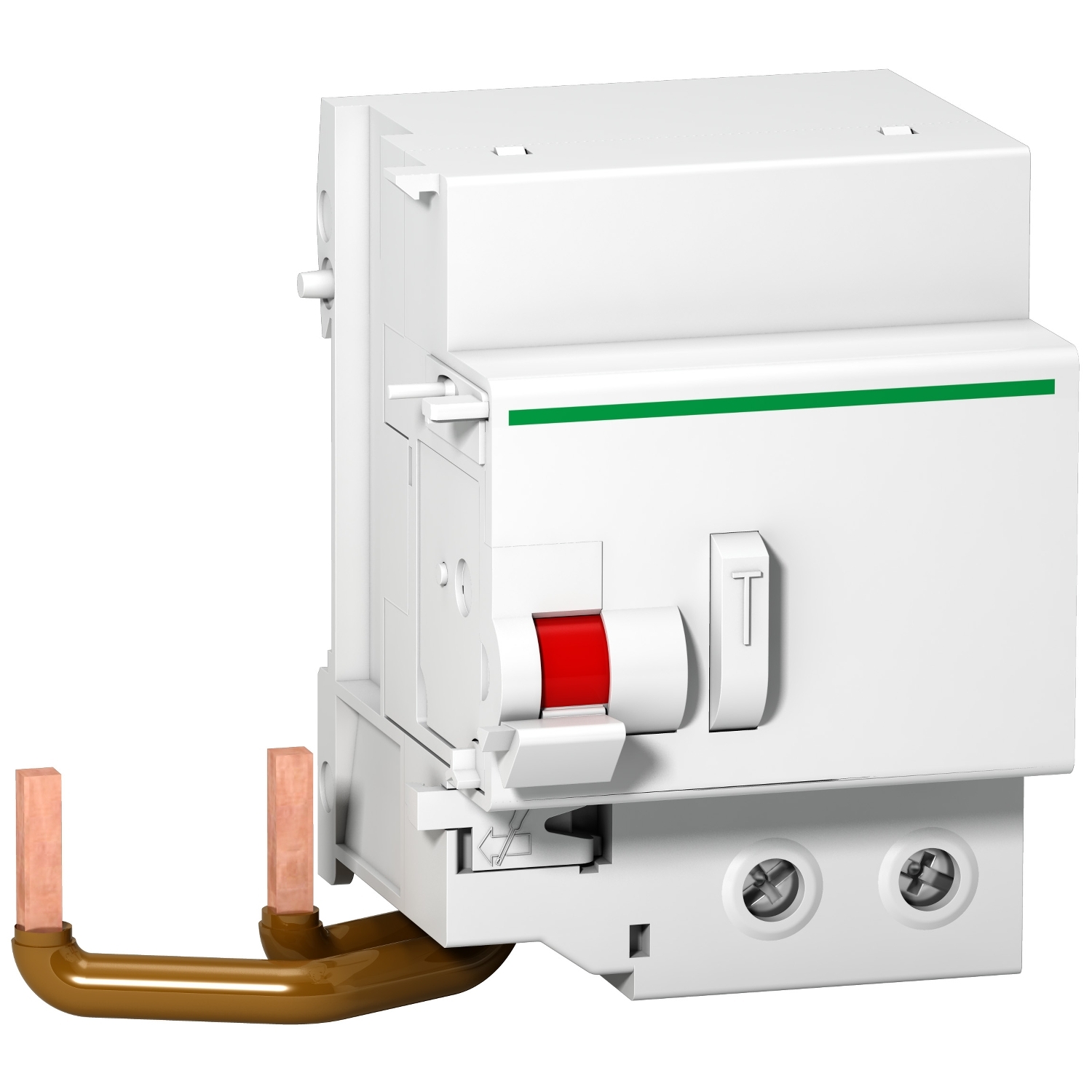

产品类型 |
添加剩余电流装置 |
|---|---|
|
产品短名 |
Vigi C120 |
|
极数 |
2P |
|
额定电流 [In] |
125 A |
|
网络类型 |
AC |
|
剩余电流灵敏度 |
300 mA |
|
剩余电流动作保护的选择性 |
选择型 |
|
漏电流保护等级 |
AC类 |
|
配电系统位置 |
下游配电出线 |
|---|---|
|
网络频率 |
50/60 Hz |
|
额定工作电压 [Ue] |
230...415 V AC 50/60 Hz |
|
剩余电流动作技术 |
动作功能与电源电压无关 |
|
额定绝缘电压 [Ui] |
500 V AC 50/60 Hz 符合 IEC 60947-1 |
|
额定冲击耐受电压 [Uimp] |
6 kV 符合 IEC 60947-2 |
|
安装类型 |
锁定夹锁紧 |
|
安装方式 |
35 mm DIN 导轨 |
|
连接到 mcb 的电路 |
螺丝旋紧 |
|
宽度 （9mm的倍数） |
7 |
|
高度 |
95 mm |
|
宽度 |
117 mm |
|
深度 |
73 mm |
|
产品重量 |
0.325 kg |
|
颜色 |
白色 |
|
机械寿命 |
20000 次 |
|
接线能力 |
隧道式端子 1…35 mm² 软线 |
|
剥线长度 |
15 mm |
|
紧固扭矩 |
3.5 N.m |
|
标准 |
EN 61009 |
|---|---|
|
IP 保护等级 |
IP20 |
|
污染等级 |
3 符合 IEC 60947-2 |
|
环境温度 |
-5…60 °C |
|
贮存环境温度 |
-40…60 °C |
|
包装1的单位类别 |
PCE |
|---|---|
|
包装1的数量 |
1 |
|
包装1的重量 |
390 g |
|
包装1高度 |
9.3 cm |
|
包装1宽度 |
13.7 cm |
|
包装1长度 |
13.8 cm |
|
包装2的单位类别 |
S03 |
|
包装2的数量 |
8 |
|
包装2重量 |
3.535 kg |
|
包装2高度 |
30 cm |
|
包装2宽度 |
30 cm |
|
包装2长度 |
40 cm |
施耐德Vigi C120剩余电流动作保护漏电断路器型号一览
|
订货号 |
说明 |
|
A9N18563 |
VigiC120 AC class 30mA 2P |
|
A9N18564 |
Vigi C120 AC class 300mA 2P |
|
A9N18544 |
Vigi C120 AC class 300mAs 2P |
|
A9N18566 |

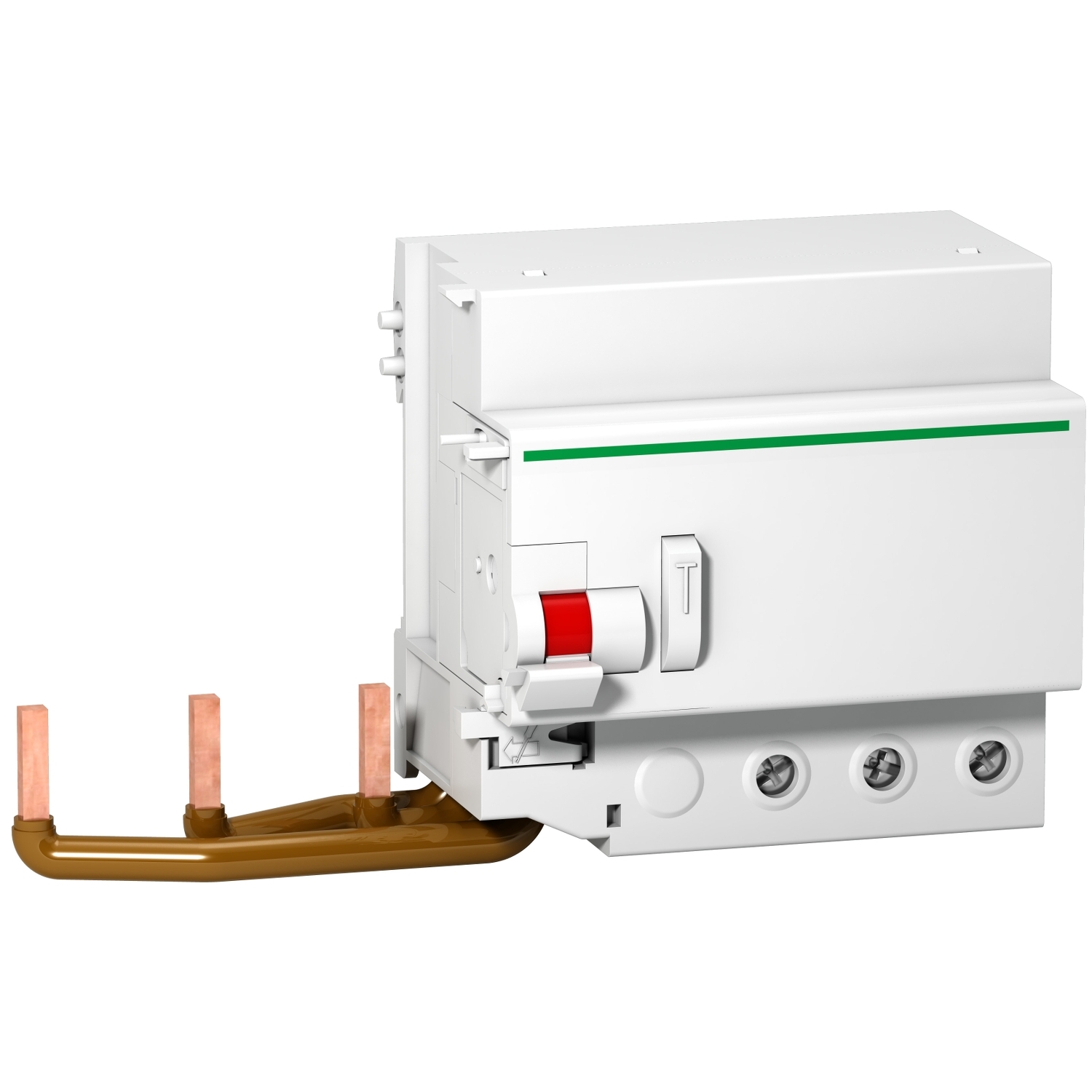

Vigi C120 AC class 30mA 3P |
|
A9N18567 |
Vigi C120 AC class 300mA 3P |
|
A9N18568 |
Vigi C120 AC class 500mA 3P |
|
A9N18546 |
Vigi C120 AC class 300mAs 3P |
|
A9N18569 |

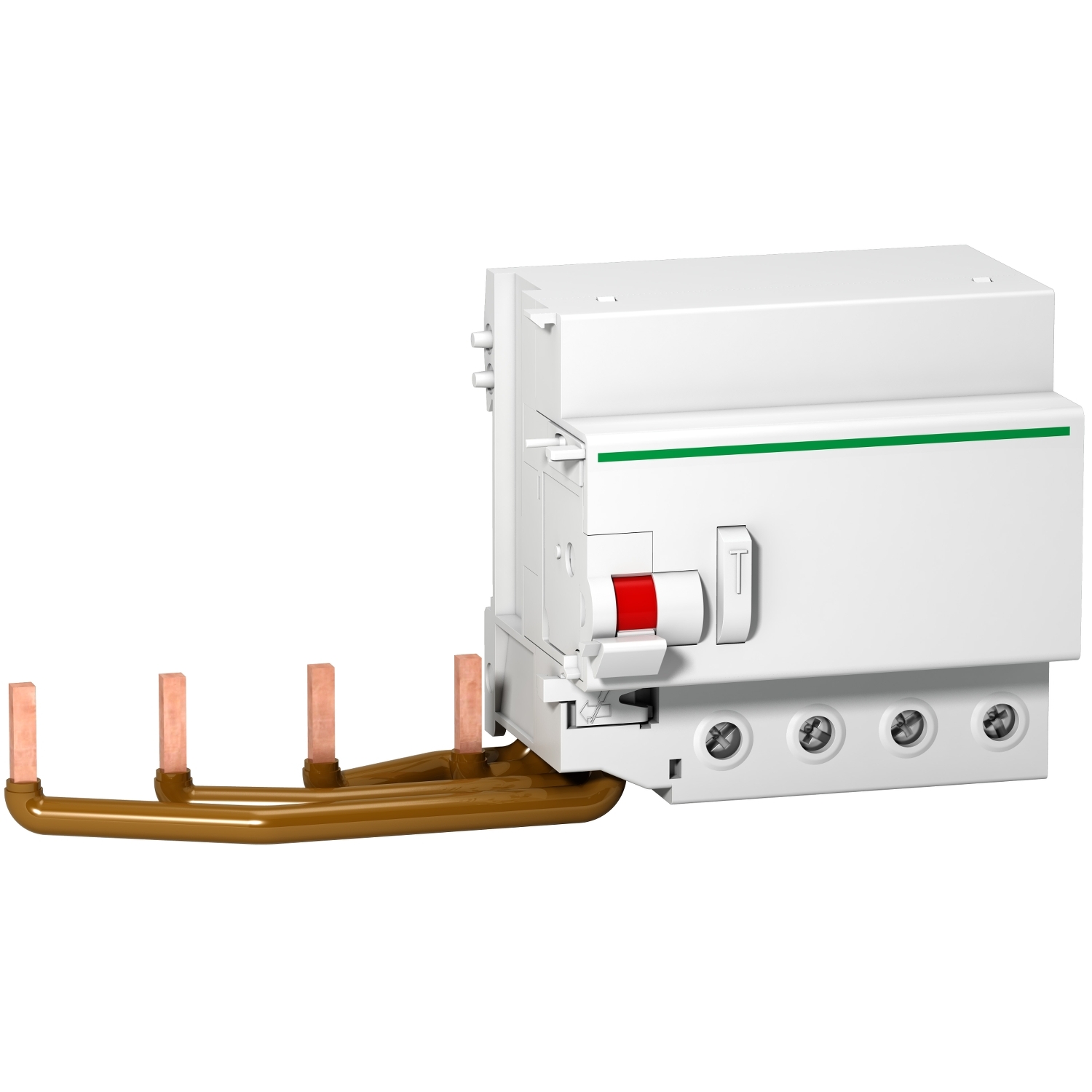

Vigi C120 AC class 30mA 4P |
|
A9N18570 |
Vigi C120 AC class 300mA 4P |
|
A9N18571 |
Vigi C120 AC class 500mA 4P |
|
A9N18548 |
Vigi C120 AC class 300mAs 4P |
