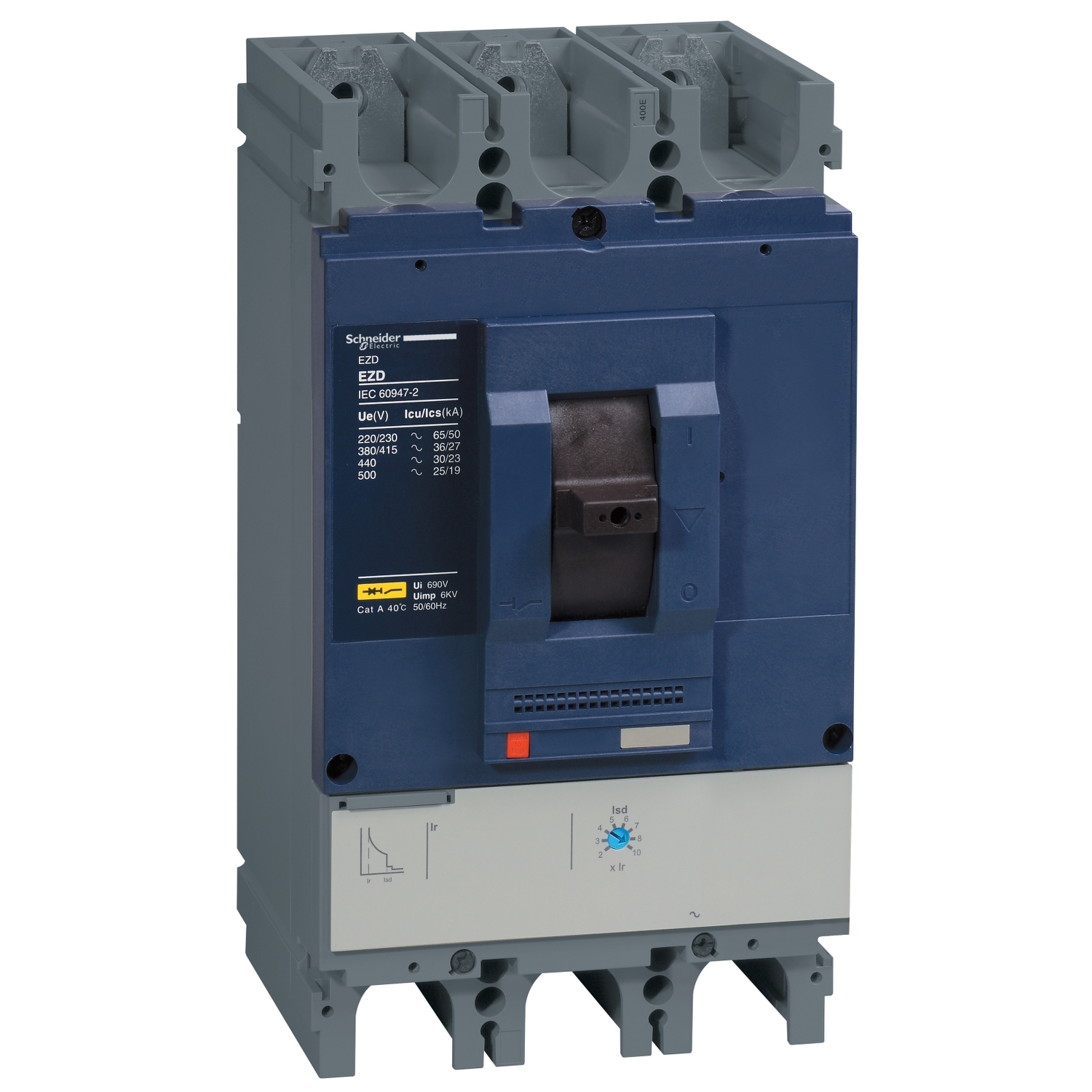

EZD 塑壳断路器适用于交流 50/60 Hz，额定工作电压 500V，额定电流 15 至 630A 的配电网络，实现电能分配并保护线路、电源及用电设备等免受过载和短路的危害，提高了供电的可靠性与连续性。
分断能力涵盖二级配电领域以及机电市场的常用分断：25kA、36kA及50kA；
包括3极和4极产品；
全系列产品只有3种壳架尺寸，更少的标准尺寸为今后扩容升级提供便利；
保护范围广，包括低压配电系统保护，电动机保护，以及漏电保护；

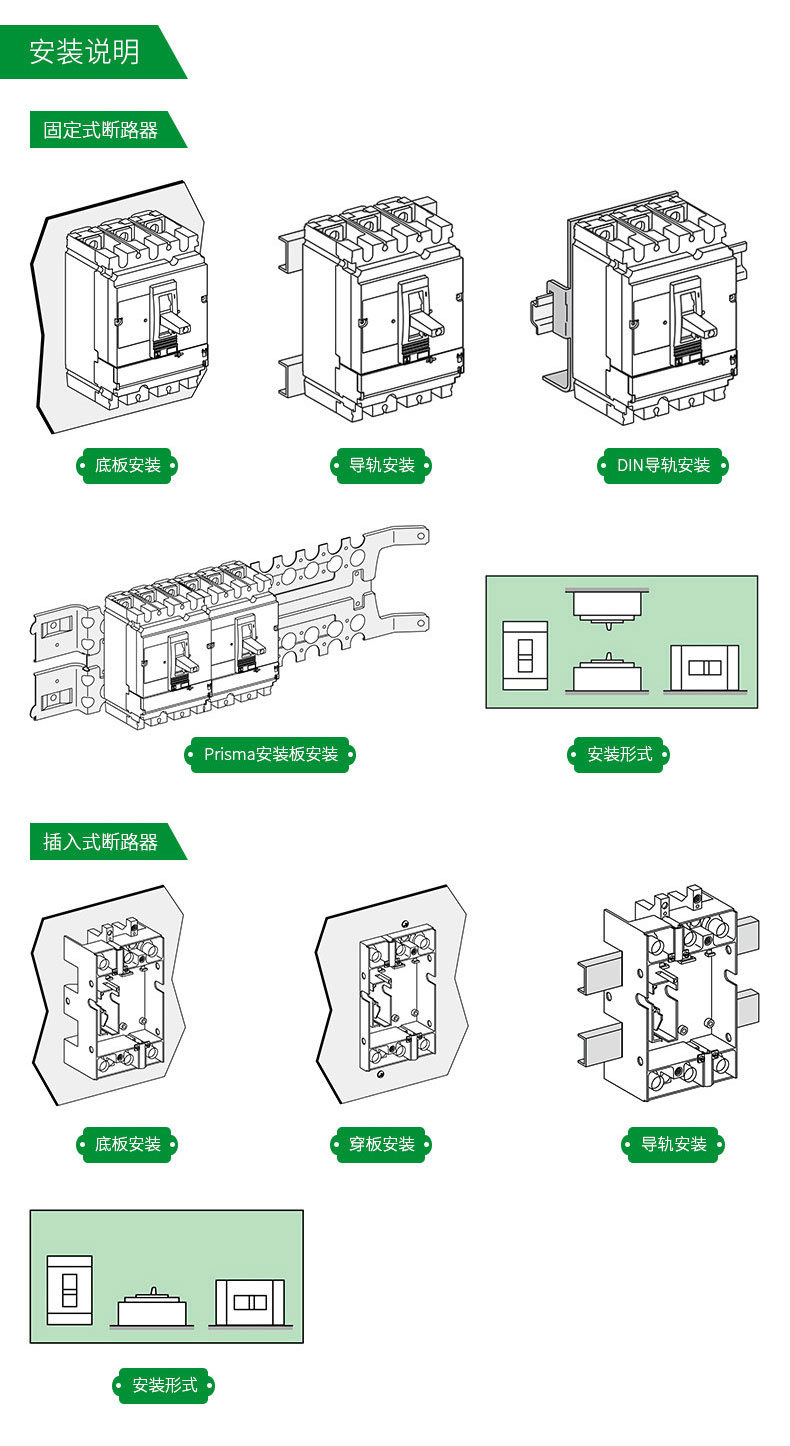

安装方式包括固定式和插入式；
各种附件可在现场进行安装；
上下进线互换无需降容，避免配电箱内出现“蜘蛛网”；
安装位置灵活多样，可垂直、水平、侧面或背部安装，产品性能丝毫不受影响；
提供齐全的安装及连接附件，满足不同的安装需求；
提供专用汇流排产品，可用于多12路EZD100 3极的出线，无需接线，安装简单，布局美观简洁，使安装更紧凑合理。
EZD系列塑壳断路器功能完善、安装便捷灵活、维护轻松，具有优异的性价比。特别适合于二级配电、民用建筑市场以及机电市场。让您轻松构筑、精致的配电网络

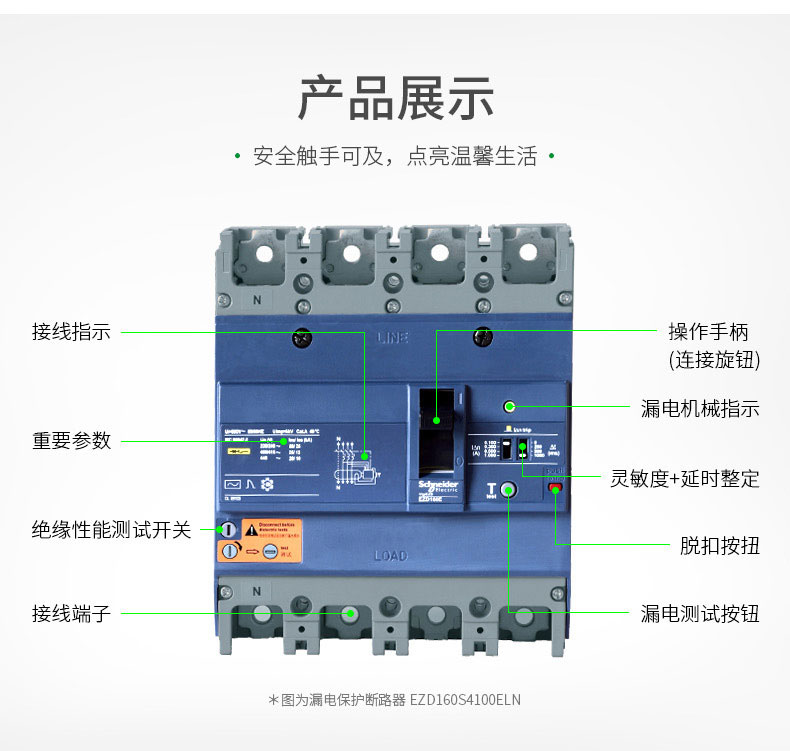

开关状态切实可靠，准确指示触头位置，带给您“看得见”；
防护等级可达IP54‘’；
操作方式包括拨动操作，直接旋转手柄操作和延伸旋转手柄操作；
提供漏电报警不跳闸功能，在保证同时更好保障供电连续性。

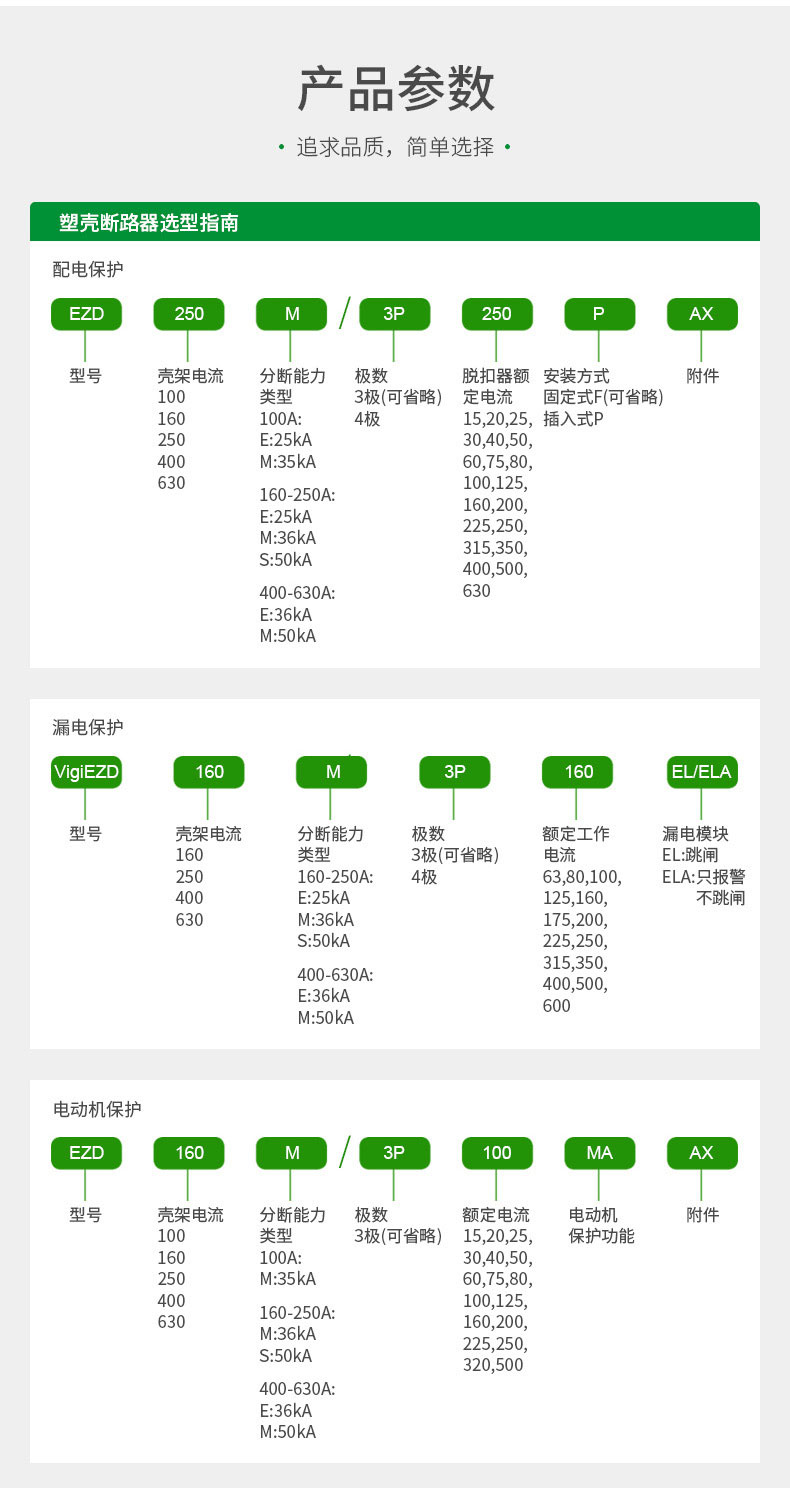

施耐德EZD塑壳断路器型号一览
|
产品规格 |
额定电流 |
分段能力KA |
固定式3极 |
固定式4极 |
|
EZD100E |
15 |
25 |
EZD100E3015N |
EZD100E4015N |
|
EZD100E |
20 |
25 |
EZD100E3020N |
EZD100E4020N |
|
EZD100E |
25 |
25 |
EZD100E3025N |
EZD100E4025N |
|
EZD100E |
30 |
25 |
EZD100E3030N |
EZD100E4030N |
|
EZD100E |
40 |
25 |
EZD100E3040N |
EZD100E4040N |
|
EZD100E |
50 |
25 |
EZD100E3050N |
EZD100E4050N |
|
EZD100E |
60 |
25 |
EZD100E3060N |
EZD100E4060N |
|
EZD100E |
75 |
25 |
EZD100E3075N |
EZD100E4075N |
|
EZD100E |
80 |
25 |
EZD100E3080N |
EZD100E4080N |
|
EZD100E |
100 |
25 |
EZD100E3100N |
EZD100E4100N |
|
EZD100M |
15 |
35 |
EZD100M3015N |
EZD100M4015N |
|
EZD100M |
20 |
35 |
EZD100M3020N |
EZD100M4020N |
|
EZD100M |
25 |
35 |
EZD100M3025N |
EZD100M4025N |
|
EZD100M |
30 |
35 |
EZD100M3030N |
EZD100M4030N |
|
EZD100M |
40 |
35 |
EZD100M3040N |
EZD100M4040N |
|
EZD100M |
50 |
35 |
EZD100M3050N |
EZD100M4050N |
|
EZD100M |
60 |
35 |
EZD100M3060N |
EZD100M4060N |
|
EZD100M |
75 |
35 |
EZD100M3075N |
EZD100M4075N |
|
EZD100M |
80 |
35 |
EZD100M3080N |
EZD100M4080N |
|
EZD100M |
100 |
35 |
EZD100M3100N |
EZD100M4100N |
|
EZD160E |
100 |
25 |
EZD160E3100N |
EZD160E4100N |
|
EZD160E |
125 |
25 |
EZD160E3125N |
EZD160E4125N |
|
EZD160E |
160 |
25 |
EZD160E3160N |
EZD160E4160N |
|
EZD160M |
100 |
36 |
EZD160M3100N |
EZD160M4100N |
|
EZD160M |
125 |
36 |
EZD160M3125N |
EZD160M4125N |
|
EZD160M |
160 |
36 |
EZD160M3160N |
EZD160M4160N |
|
EZD160S |
100 |
50 |
EZD160S3100N |
EZD160S4100N |
|
EZD160S |
125 |
50 |
EZD160S3125N |
EZD160S4125N |
|
EZD160S |
160 |
50 |
EZD160S3160N |
EZD160S4160N |
|
EZD250E |
200 |
25 |
EZD250E3200N |
EZD250E4200N |
|
EZD250E |
225 |
25 |
EZD250E3225N |
EZD250E4225N |
|
EZD250E |
250 |
25 |
EZD250E3250N |
EZD250E4250N |
|
EZD250M |
200 |
36 |
EZD250M3200N |
EZD250M4200N |
|
EZD250M |
225 |
36 |
EZD250M3225N |
EZD250M4225N |
|
EZD250M |
250 |
36 |
EZD250M3250N |
EZD250M4250N |
|
EZD250S |
200 |
50 |
EZD250S3200N |
EZD250S4200N |
|
EZD250S |
225 |
50 |
EZD250S3225N |
EZD250S4225N |
|
EZD250S |
250 |
50 |
EZD250S3250N |
EZD250S4250N |
|
EZD400E |
250 |
36 |
EZD400E3250K |
EZD400E4250K |
|
EZD400E |
320 |
36 |
EZD400E3320K |
EZD400E4320K |
|
EZD400E |
350 |
36 |
EZD400E3350K |
EZD400E4350K |
|
EZD400E |
400 |
36 |
EZD400E3400K |
EZD400E4400K |
|
EZD400M |
250 |
50 |
EZD400M3250K |
EZD400M4250K |
|
EZD400M |
320 |
50 |
EZD400M3320K |
EZD400M4320K |
|
EZD400M |
350 |
50 |
EZD400M3350K |
EZD400M4350K |
|
EZD400M |
400 |
50 |
EZD400M3400K |
EZD400M4400K |
|
EZD630E |
400 |
36 |
EZD630E3400K |
EZD630E4400K |
|
EZD630E |
500 |
36 |
EZD630E3500K |
EZD630E4500K |
|
EZD630E |
600 |
36 |
EZD630E3600K |
EZD630E4600K |
|
EZD630E |
630 |
36 |
EZD630E3630K |
EZD630E4630K |
|
EZD630M |
400 |
50 |
EZD630M3400K |
EZD630M4400K |
|
EZD630M |
500 |
50 |
EZD630M3500K |
EZD630M4500K |
|
EZD630M |
600 |
50 |
EZD630M3600K |
EZD630M4600K |
|
EZD630M |
630 |
50 |
EZD630M3630K |
EZD630M4630K |
|
产品规格 |
额定电流 |
分段能力KA |
插入式3极 |
插入式4极 |
|
EZD100E |
15 |
25 |
EZD100E3015PN |
|
|
EZD100E |
25 |
25 |
EZD100E3025PN |
|
|
EZD100E |
30 |
25 |
EZD100E3030PN |
|
|
EZD100E |
40 |
25 |
EZD100E3040PN |
|
|
EZD100E |
50 |
25 |
EZD100E3050PN |
|
|
EZD100E |
60 |
25 |
EZD100E3060PN |
|
|
EZD100E |
80 |
25 |
EZD100E3080PN |
|
|
EZD100E |
100 |
25 |
EZD100E3100PN |
|
|
EZD100M |
15 |
35 |
EZD100M3015PN |
|
|
EZD100M |
25 |
35 |
EZD100M3025PN |
|
|
EZD100M |
30 |
35 |
EZD100M3030PN |
|
|
EZD100M |
40 |
35 |
EZD100M3040PN |
|
|
EZD100M |
50 |
35 |
EZD100M3050PN |
|
|
EZD100M |
60 |
35 |
EZD100M3060PN |
|
|
EZD100M |
80 |
35 |
EZD100M3080PN |
|
|
EZD100M |
100 |
35 |
EZD100M3100PN |
|
|
EZD160E |
100 |
25 |
EZD160E3100PN |
EZD160E4100PN |
|
EZD160E |
125 |
25 |
EZD160E3125PN |
EZD160E4125PN |
|
EZD160E |
160 |
25 |
EZD160E3160PN |
EZD160E4160PN |
|
EZD160M |
100 |
36 |
EZD160M3100PN |
EZD160M4100PN |
|
EZD160M |
125 |
36 |
EZD160M3125PN |
EZD160M4125PN |
|
EZD160M |
160 |
36 |
EZD160M3160PN |
EZD160M4160PN |
|
EZD160S |
100 |
50 |
EZD160S3100PN |
EZD160S4100PN |
|
EZD160S |
125 |
50 |
EZD160S3125PN |
EZD160S4125PN |
|
EZD160S |
160 |
50 |
EZD160S3160PN |
EZD160S4160PN |
|
EZD250E |
200 |
25 |
EZD250E3200PN |
EZD250E4200PN |
|
EZD250E |
225 |
25 |
EZD250E3225PN |
EZD250E4225PN |
|
EZD250E |
250 |
25 |
EZD250E3250PN |
EZD250E4250PN |
|
EZD250M |
200 |
36 |
EZD250M3200PN |
EZD250M4200PN |
|
EZD250M |
225 |
36 |
EZD250M3225PN |
EZD250M4225PN |
|
EZD250M |
250 |
36 |
EZD250M3250PN |
EZD250M4250PN |
|
EZD250S |
200 |
50 |
EZD250S3200PN |
EZD250S4200PN |
|
EZD250S |
225 |
50 |
EZD250S3225PN |
EZD250S4225PN |
|
EZD250S |
250 |
50 |
EZD250S3250PN |
EZD250S4250PN |
|
EZD400E |
250 |
36 |
EZD400E3250PK |
EZD400E4250PK |
|
EZD400E |
320 |
36 |
EZD400E3320PK |
EZD400E4320PK |
|
EZD400E |
350 |
36 |
EZD400E3350PK |
EZD400E4350PK |
|
EZD400E |
400 |
36 |
EZD400E3400PK |
EZD400E4400PK |
|
EZD400M |
250 |
50 |
EZD400M3250PK |
EZD400M4250PK |
|
EZD400M |
320 |
50 |
EZD400M3320PK |
EZD400M4320PK |
|
EZD400M |
350 |
50 |
EZD400M3350PK |
EZD400M4350PK |
|
EZD400M |
400 |
50 |
EZD400M3400PK |
EZD400M4400PK |
|
EZD630E |
400 |
36 |
EZD630E3400PK |
EZD630E4400PK |
|
EZD630E |
500 |
36 |
EZD630E3500PK |
EZD630E4500PK |
|
EZD630E |
600 |
36 |
EZD630E3600PK |
EZD630E4600PK |
|
EZD630E |
630 |
36 |
EZD630E3630PK |
EZD630E4630PK |
|
EZD630M |
400 |
50 |
EZD630M3400PK |
EZD630M4400PK |
|
EZD630M |
500 |
50 |
EZD630M3500PK |
EZD630M4500PK |
|
EZD630M |
600 |
50 |
EZD630M3600PK |
EZD630M4600PK |
|
EZD630M |
630 |
50 |
EZD630M3630PK |
EZD630M4630PK |
